簡易組合橋架

更新:2018/5/11 17:49:30點擊:
  • 產品品牌
  • 產品型號
  • 在線訂購
產品介紹
      電纜橋架是電力或通訊電纜走線等工程上使用的器材,由于目前的橋架大多為固定式,不好疊放,且橋架的重量大,在運輸時極為不便,運輸生產成本高,且拆裝困難。



組合橋架解決方案:

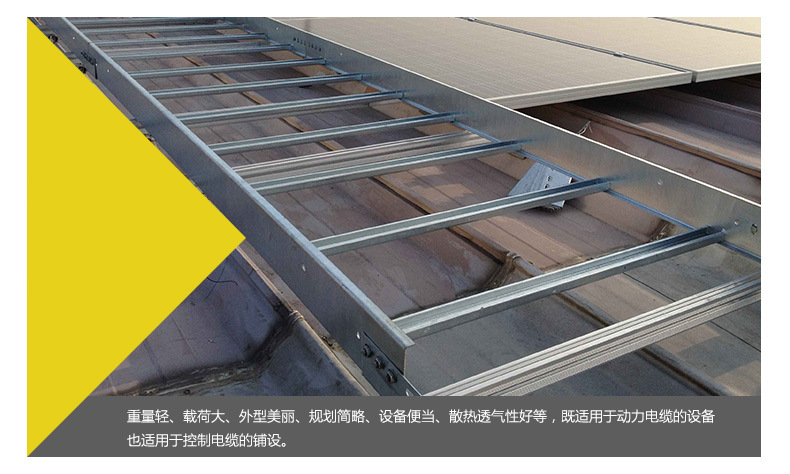

      一種簡易組合橋架,包括多個梯棍和兩側的梯邊,所述梯邊包括上下折邊及連接上下折邊的側邊,所述梯邊的截面為匚形,在下折邊上設有多個連接孔,在側邊的上端部設有連接孔,所述梯棍的兩側開有凹槽,在梯棍凹槽的上下部分也設有與下折邊連接孔相對應的通孔,且下折邊可卡入梯棍的凹槽內,所述梯棍的截面為圓角矩形,設有蓋板通過螺栓與側邊的連接孔進行固定。


產品優點:
      新型組合橋架結構簡單,橋架可組合或拆分,極大的方便了橋架的運輸,降低了運輸成本;通過調節下折邊連接孔與梯棍上通孔的對應連接位置,即可調節橋架內部的空間;由于梯棍的截面是圓角矩形,敷設在橋架內的電纜受到擠壓時,使電纜受到梯棍拐角的摩擦較小



具體實施方式:
      如圖1所示,一種簡易組合橋架,包括多個梯棍1和兩側的梯邊,所述梯邊包括上下折邊2、3及連接上下折邊的側邊4,所述梯邊的截面為匚形,在下折邊3上設有多個連接孔5,在側邊的上端部設有連接孔,所述梯棍的兩側開有凹槽6,在梯棍凹槽的上下部分也設有與下折邊連接孔相對應的通孔7,且下折邊3可卡入梯棍的凹槽6內,所述梯棍的截面為圓角矩形,設有蓋板通過螺栓與側邊的連接孔進行固定。
