橋架大小頭制作教程
感謝水電工論壇網制作的如下視頻,努力創作整理更多有用的水電安裝教程知識!
橋架大小頭的做法有兩種,第一種是靠邊做法;第二種是兩邊向中間收攏做法。

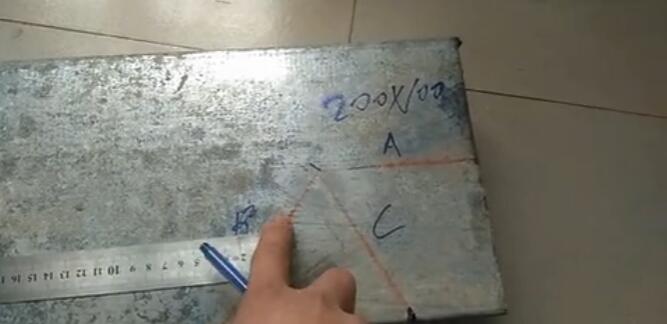

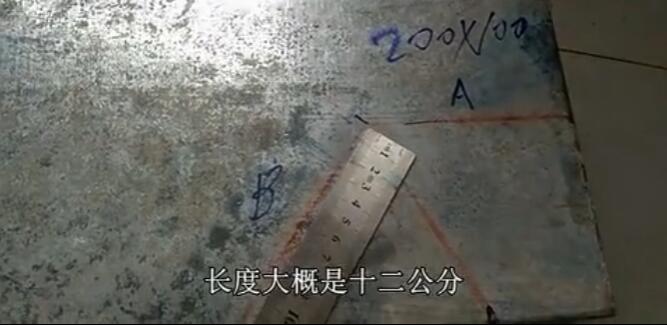

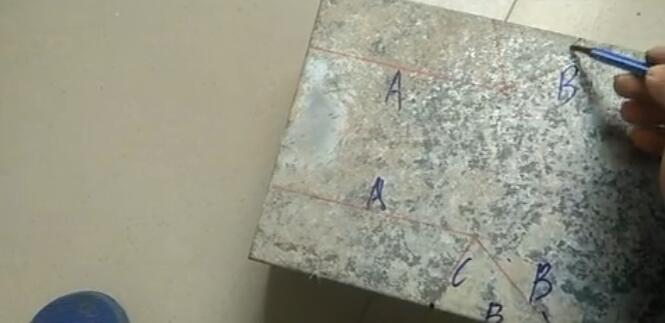

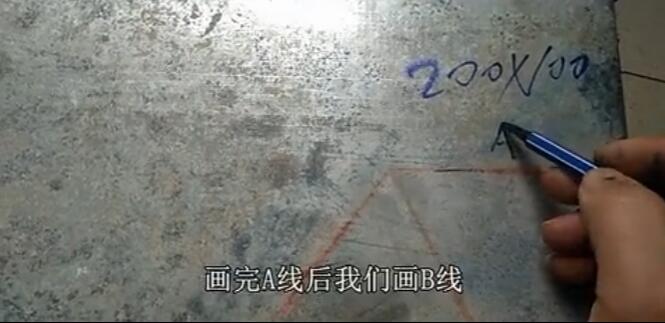

我們來先看第一種做法,我們要做的大小頭是200X100大小頭,我們來畫第一條線來確定橋架大小頭的大小,用A來代表這條線,畫完A線后我們畫B線,A線是用來區分變徑大小的,B線可隨意畫,畫完后測量B線長度,長度大概是12公分,確定B線長度來畫C線點,

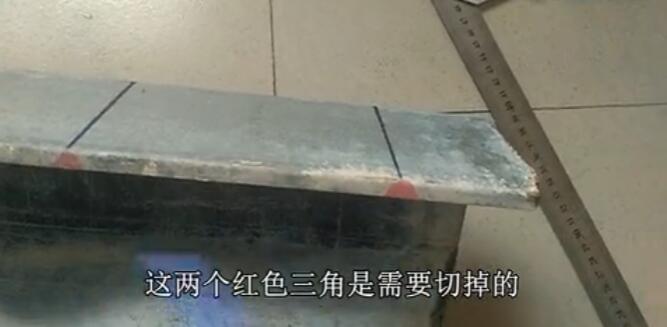

這里是C線12公分的點,再通過C線點畫C線,通過3點成等邊三角形,當折合的時候兩個點是折合在一起的,三條紅線都是要切開,側邊沿兩個小的紅色三角需要切掉,如果不切掉就會無法折合,產生變形的情況。
另外一邊同樣的操作,紅線位置都是要切開的,藍色畫線不用切開。
