電纜橋架有很多種類型，比如常見的有槽式、托盤式、梯形式、網格式等，由支架、托臂和安裝附件等組合而成的。可以獨立使用，也可以連接到各種建筑（結構）物和管道支架上面，具有結構簡單、外形美觀、配置靈活以及維修方便等特點。所有部件都需要鍍鋅處理，安裝在露天建筑上的橋架，若靠近海邊或者是屬于腐蝕區，那么材料必須具有防腐、耐潮、附著力好、強度高耐沖擊性的特點。

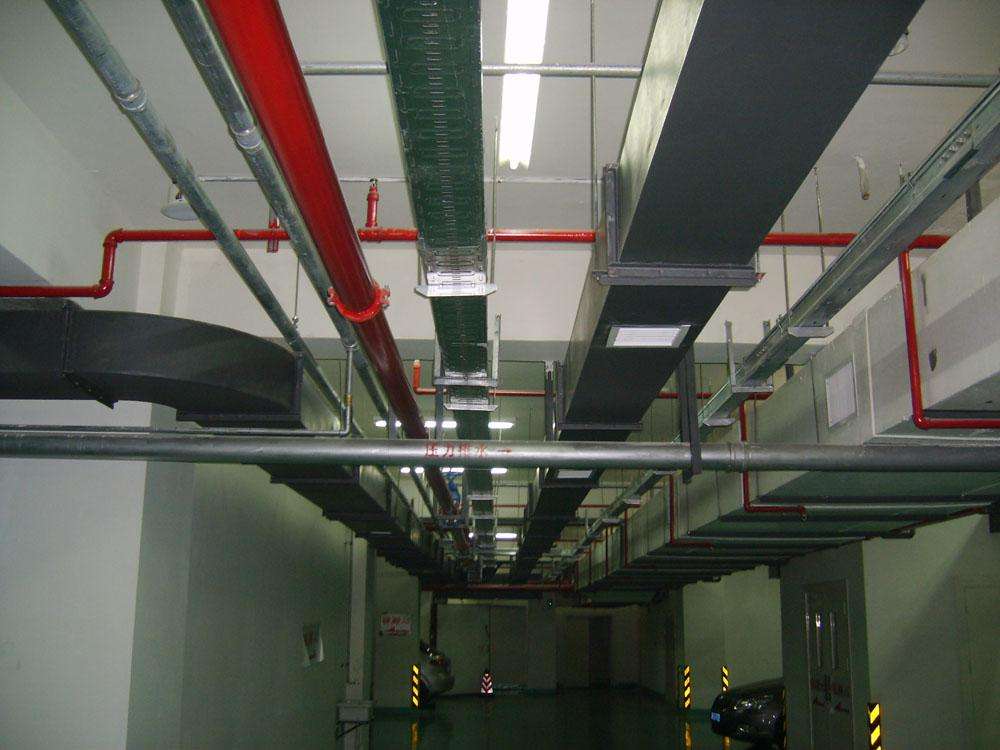

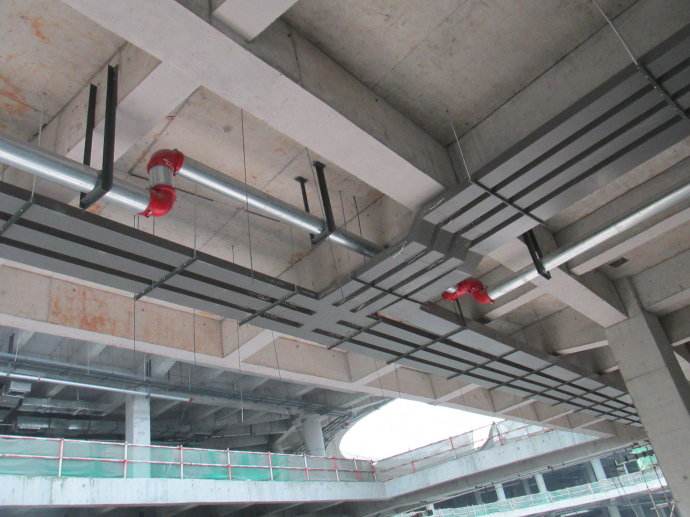

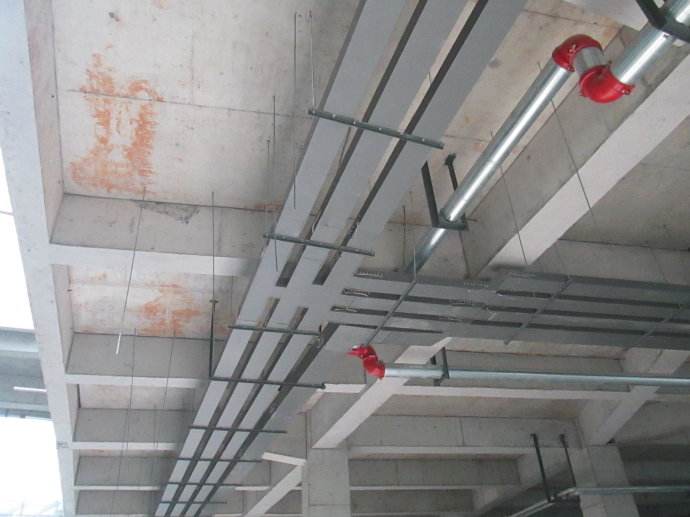

上圖為橋架安裝完成后的效果圖

橋架安裝要求有哪些？

1.在工程設計中，橋架應根據經濟合理性、技術可行性、運行安全等因素，來全面考慮，然后確定最優方案，也需要滿足安裝、維護和電纜放置的要求。

2.水平敷設的橋架距地面高度一般不小于2.5米，垂直的距地面1.8米以下應該加保護的金屬蓋，不過在電氣專用室內除外。電纜橋架敷設在設備夾層或道路等要低于2.5米，需采取保護接地措施。

3.橋架、線槽及其支吊架在腐蝕環境中使用時。需采取防腐處理，防腐處理應符合工程環境和耐久性的要求。適用于耐腐蝕性要求或干凈的地方，應選用鋁合金電纜橋架。

4.在有防火要求的區域內，應在電纜梯架、托盤內加入具有耐火或難燃性能的板、網等材料構成封閉或半封閉結構，并采取在橋架和支撐表面噴涂防火涂料等措施。整體耐火性能應符合國家有關規范或標準的要求。鋁合金電纜橋架不應使用在抗火性能要求高的地方。

5.需要屏蔽電纜線路的電磁干擾或?qū)θ缡彝怅柟狻⒂�、腐蝕性液體的外部保護作用，易燃粉塵等環境的要求，應選用無孔托盤式電纜橋架。

6.在灰塵容易積聚的地方，電纜橋架應選用蓋板；在公共通道或室外跨越道路段，底層橋架上宜加墊板或使用無孔托盤。
