可分類分層放置的電纜橋架

2019-7-17 18:08:21點擊:

本產品公開了一種電纜橋架,包括底板、側板、蓋板,所述側板連接于所述底板相對的兩側,所述蓋板連接于側板的頂部,所述底板、側板和蓋板形成容置空間,其特征在于,所述底板上設置有至少一個位于所述容置空間內的凸起,所述凸起的兩側分別用于容置電纜,每個所述側板同一平面上設置2個L型支撐樁,相對兩側的所述側板同一平面設置4個L型支撐樁;所述L型支撐樁支撐分層板,所述分層板設置4個與L型支撐樁對應的通孔。本產品散熱性能好,使用壽命長,且對于不同種類的電纜,工作人員可進行分類分層放置。

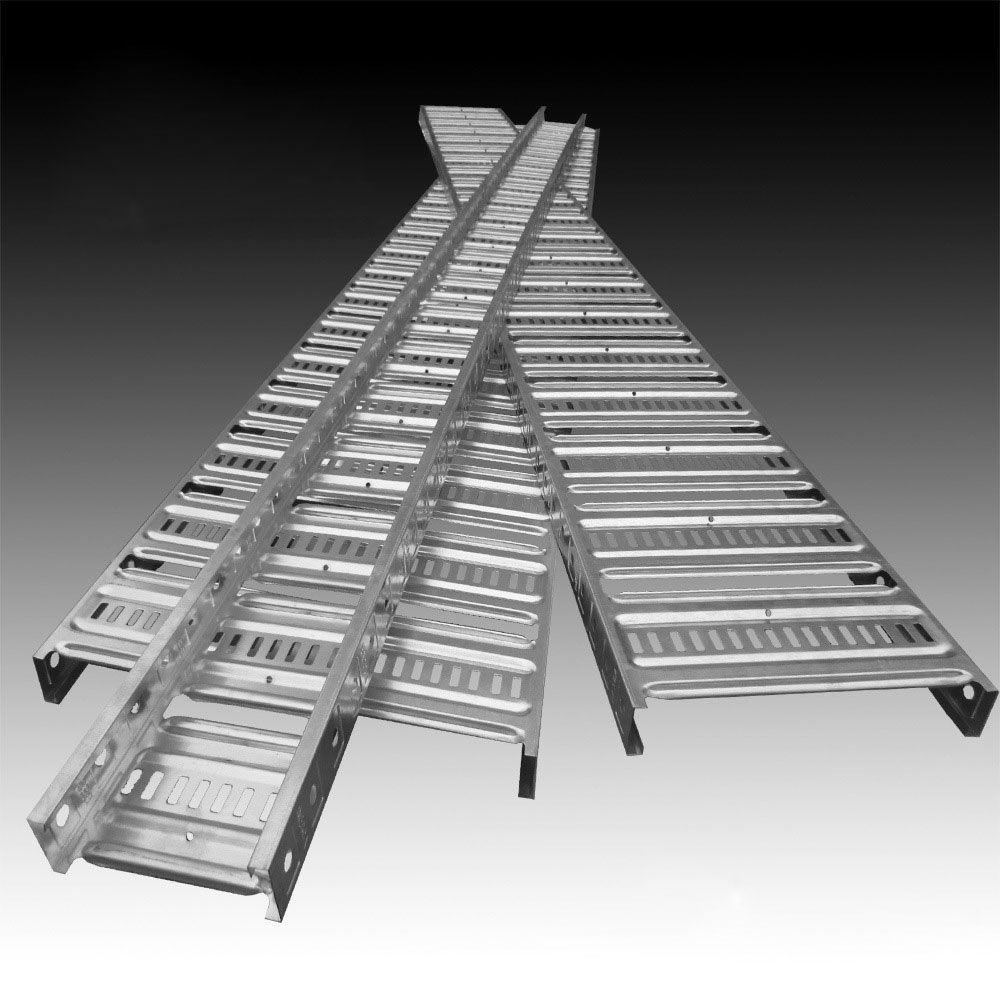

電纜橋架

本產品涉及電力施工技術領域,尤其涉及電纜橋架。

背景技術
隨著電力施工領域的開展,在電力施工過程中,將需要通過電纜橋架對鋪設電纜進行固定和整理。在現有電纜橋架的鋪設及使用過程中,若電纜橋架的材料厚度較厚,側易造成電纜橋架的整體重量增加,從而使電纜橋架的吊裝、固定強度要求增加,提高施工成本、增大施工難度。同時,在電纜橋架的使用過程中,受到使用環境的影響,易受到環境侵蝕,從而影響支撐強度及產品壽命。
現有電纜橋架大多不具備劃分功能,多種類別的電纜需要不同的電纜橋架進行布設,且多種電纜的堆疊不容易散熱,容易造成安全問題。

發明內容
本產品針對以上問題,提供了結構簡單、可以實現多種不同電纜分類鋪設,散熱效果好的一種電纜橋架。

為了實現上述目的,本產品提供了一種電纜橋架,包括底板、側板、蓋板,所述側板連接于所述底板相對的兩側,所述蓋板連接于側板的頂部,所述底板、側板和蓋板形成容置空間,所述底板上設置有至少一個位于所述容置空間內的凸起部,所述凸起部的兩側分別用于容置電纜,每個所述側板同一平面上設置2個L型支撐樁,相對兩側的所述側板同一平面設置4個L型支撐樁;所述L型支撐樁支撐分層板,所述分層板設置4個與L型支撐樁對應的通孔。
進一步的,所述L型支撐粧與所述側板一體設置。
進一步的,所述L型支撐樁在側板豎直方向上間隔設置。
進一步的,所述分層板上設置至少一個凸起。
進一步的,所述凸起的高度小于豎直方向上L型支撐樁的間隔。
進一步的,同一水平面上的4個所述L型支撐樁呈矩形對稱設計。
進一步的,所述底板上間隔設計有條形散熱孔。

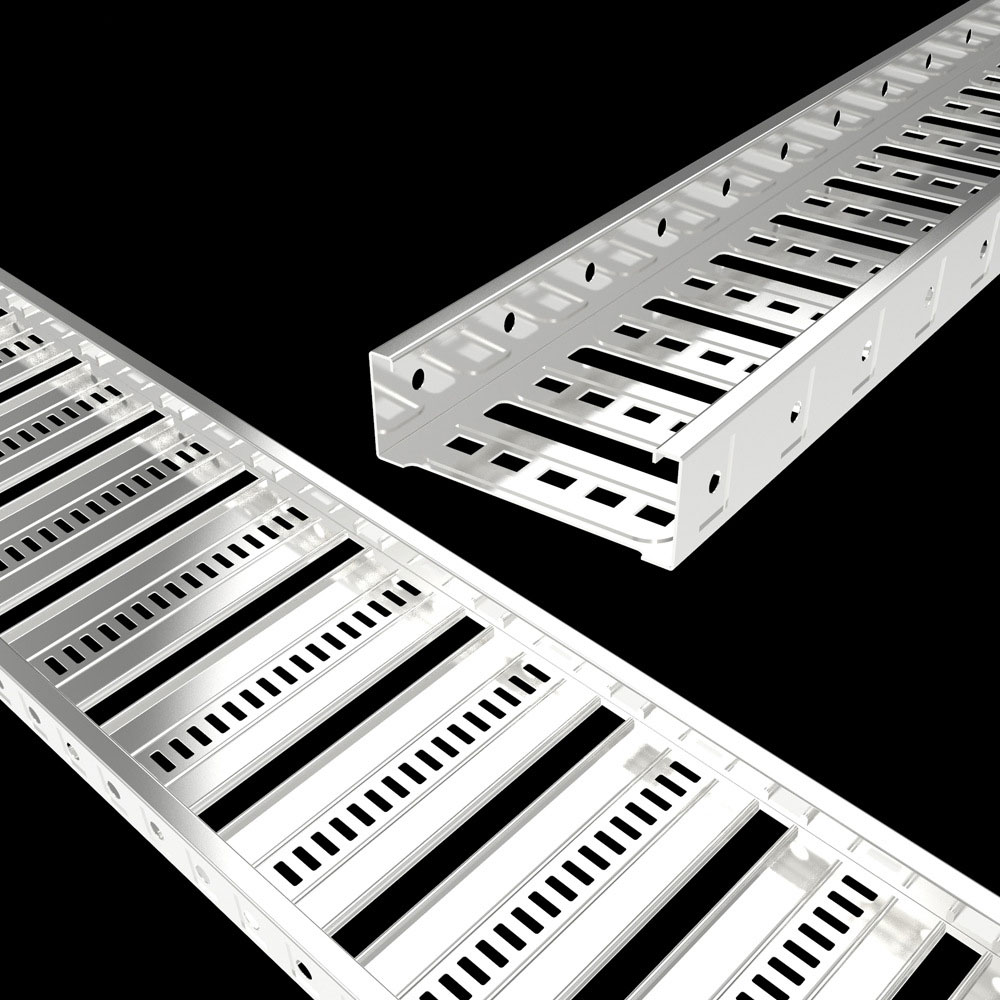

電纜橋架

產品優勢
本產品設置分層板可將容置空間分為不同高度的容置區域,所述電纜橋架底部設置有凸起部,將底部與側板形成的容置空間分為不同的容置區域,分層板底部設置的凸起,也將分層板與側板形成的空間分為不同的容置區域,根據的電纜種類,可以設置分層與分類設計,方便工作人員的辨識、安裝、維修,也利于散熱。

附圖說明
圖1是本產品的結構示意圖。

具體實施方式
下面結合附圖對本產品作進一步描述。以下實施例僅用于更加清楚地說明本產品的技術方案,而不能以此來限制本產品的保護范圍。
如圖1所示,本產品提供了一種電纜橋架,包括底板1、側板2、蓋板3,所述側板2連接于所述底板1相對的兩側,所述蓋板3連接于側板2的頂部,所述底板1、側板2和蓋板3形成容置空間,所述底板1上設置有至少一個位于所述容置空間內的凸起部6,所述凸起部6的兩側分別用于放置電纜,每個所述側板同一平面上設置2個L型支撐樁4,相對兩側的所述側板同一平面設置4個L型支撐粧;所述L型支撐粧支撐分層板5,所述分層板設置4個與L型支撐樁對應的通孔。
所述L型支撐樁與所述側板一體設置。
所述L型支撐樁在側板豎直方向上間隔設置。
所述分層板上設置至少一個凸起。
所述凸起的高度小于豎直方向上L型支撐樁的間隔。
同一水平面上的4個所述L型支撐樁呈矩形對稱設計。
所述底板上間隔設計有條形散熱孔。
本實施例設置分層板可將容置空間分為不同高度的容置區域,所述電纜橋架底部設置有凸起部,將底部與側板形成的容置空間分為不同的容置區域,分層板底部設置的凸起,也將分層板與側板形成的空間分為不同的容置區域,根據的電纜種類,可以設置分層與分類設計,方便工作人員的辨識、安裝、維修,也利于散熱。
以上所述僅是本產品的優選實施方式,應當指出,對于本技術領域的普通技術人員來說,在不脫離本產品技術原理的前提下,還可以做出若干改進和變形,這些改進和變形也應視為本產品的保護范圍。

1.一種電纜橋架,包括底板、側板、蓋板,所述側板連接于所述底板相對的兩側,所述蓋板連接于側板的頂部,所述底板、側板和蓋板形成容置空間,其特征在于,所述底板上設置有至少一個位于所述容置空間內的凸起部,所述凸起部的兩側分別用于容置電纜,每個所述側板同一平面上設置2個L型支撐樁,相對兩側的所述側板同一平面設置4個L型支撐樁;所述L型支撐樁支撐分層板,所述分層板設置4個與L型支撐粧對應的通孔。
2.根據權利要求1所述的一種電纜橋架,其特征在于,所述L型支撐粧與所述側板一體設置。
3.根據權利要求1所述的一種電纜橋架,其特征在于,所述L型支撐樁在側板豎直方向上間隔設置。
4.根據權利要求1所述的一種電纜橋架,其特征在于,所述分層板上設置至少一個凸起。
5.根據權利要求4所述的一種電纜橋架,其特征在于,所述凸起的高度小于豎直方向上L型支撐樁的間隔。
6.根據權利要求1所述的一種電纜橋架,其特征在于,同一水平面上的4個所述L型支撐樁呈矩形對稱設計。
7.根據權利要求1所述的一種電纜橋架,其特征在于,所述底板上間隔設計有條形散熱孔。
