適用于多種復雜場合的鋼制電纜橋架

2018-11-23 14:44:43點擊:

技術領域

本發明涉及電纜橋架技術領域,具體為一種適用于多種場合的鋼制電纜橋架


背景技術

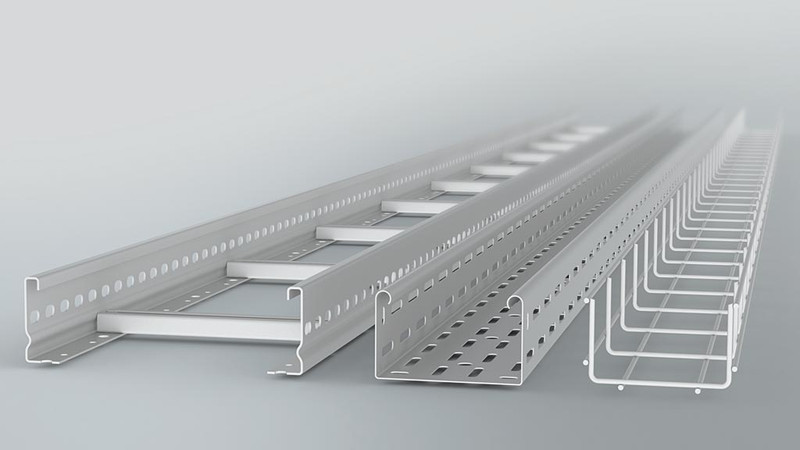

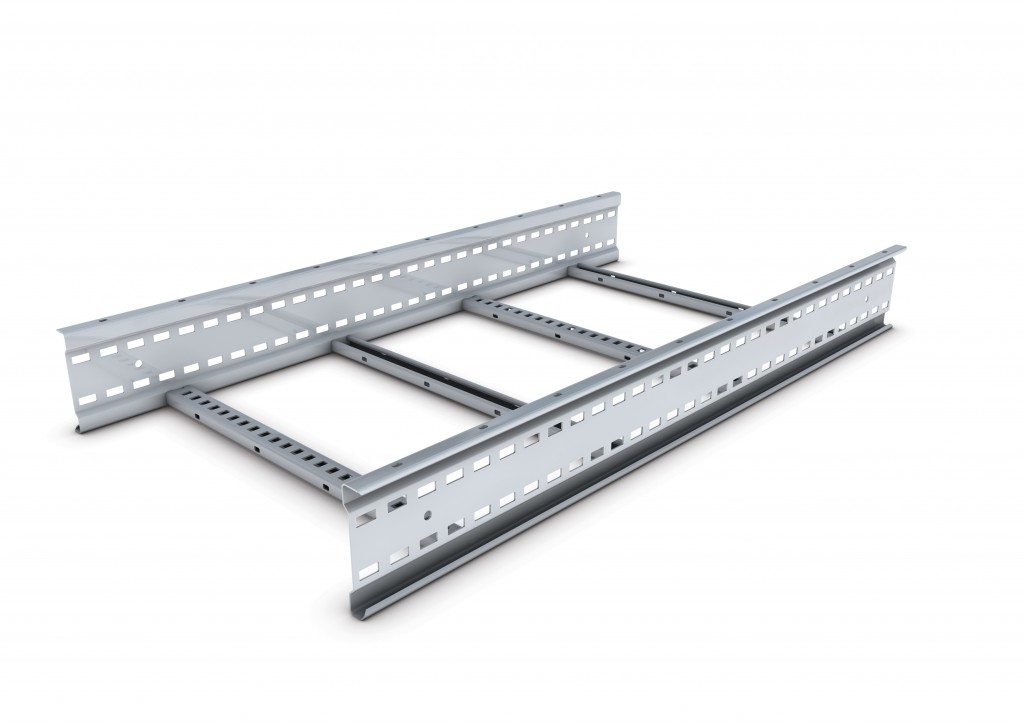

電纜橋架在石油、化工、電力、輕工、電訊等行業得到廣泛的應用,主要用于過空電力電纜、控制電纜、照明電纜、電訊電纜的鋪設,電纜橋架分為槽式、托盤式和梯架式、網格式等結構,建筑物內橋架可以獨立架設,也可以附設在各種建(構)筑物和管廊支架上,應體現結構簡單,造型美觀、配置靈活和維修方便等特點,但是目前的大多數橋架均為U型結構設置,從而使得內部安裝的電纜之間間距較小,而且由于設計的原因,使得整體的的密封性并不好,從而使得灰塵容易進入到橋架的內部,同時內部的電纜缺少相應的固定結構,從而使得電纜的分布較為雜亂。

發明內容

本發明要解決的技術問題是克服現有的缺陷,提供一種適用于多種場合的鋼制電纜橋架,能夠?qū)?dòng)力進行固定,使其有序分布,能夠根據需求對間距進行控制,能夠有效的減少外界的灰塵進入,可以有效解決背景技術中的問題。

為實現上述目的,本發明提供如下技術方案:一種適用于多種場合的鋼制電纜橋架,包括框架,所述框架的內部中間位置處設有固定板,所述固定板的內部設有滑槽,所述滑槽與框架的內腔連通設置,所述框架和固定板形成H型結構設置,所述滑槽的內部滑動連接有滑塊,所述滑塊設置為十字型結構,所述滑塊的設置數量不少于四個,所述滑塊上設有第一連接槽,所述第一連接槽內滑動連接有螺桿,所述滑塊兩側的螺桿上均轉動連接有螺母,所述框架的頂端和底端均連接有蓋板,所述框架的內部?jī)蓚?cè)均設有連接板,所述連接板內設有凹槽,所述凹槽內滑動連接有連接架。

作為本發明的一種優選技術方案,所述螺桿包括兩端的外管和中間的連接柱,夕卜管對應連接柱的面上設有連接孔。

作為本發明的一種優選技術方案,所述連接板和連接架上均設有第一限位孔,所述第一限位孔內轉動連接有第一限位柱。

作為本發明的一種優選技術方案,所述框架的頂端和底端面上均設有卡槽,所述蓋板對應卡槽的位置處設有卡塊。

作為本發明的一種優選技術方案,所述卡槽和卡塊之間設有墊片,所述墊片設置為軟體結構。

作為本發明的一種優選技術方案,所述蓋板的兩側均設有固定片,所述固定片與框架上均設有固定孔,所述固定孔內轉動連接有固定柱。

作為本發明的一種優選技術方案,所述框架的兩側均設有承重塊,所述承重塊的內部呈中空結構設置。

作為本發明的一種優選技術方案,所述承重塊的內部滑動連接有承重板,所述承重板與承重塊上均設有第二限位孔,所述第二限位孔內轉動連接有第二限位柱。

作為本發明的一種優選技術方案,所述承重板上設有第二連接槽,所述第二連接槽內滑動連接有定位板。

作為本發明的一種優選技術方案,所述定位板的長度大于框架的高度設置,所述定位板上設有定位孔,定位孔內轉動連接有定位柱。

與現有技術相比,本發明的有益效果是:本適用于多種場合的鋼制電纜橋架,能夠?qū)?nèi)部安裝的電纜進行固定,從而使得電纜的分布較為有序,同時能夠根據使用的需求對"電纜的間距進行調節,便于使用者的使用,整體具有良好的密封性,能夠有效的防止外界的灰塵進入,同時整體采用H型結構設置,從而擴大了安裝的區域,使得整體的使用范圍較力廣泛,便于產品的推廣。

附圖說明


圖1為本發明結構示意圖;

圖2為本發明剖面結構示意圖。

圖中:1框架、2固定板、3滑槽、4滑塊、5第一連接槽、6螺桿、7蓋板、8連接板、9凹槽、10連接架、11連接孔、12連接柱、13第一限位孔、14第一限位柱、15卡槽、16卡塊、17墊片、18固定片、19固定孔、20固定柱、21承重塊、22承重板、23第二限位孔、24第二限位柱、25第二連接槽、26定位板、27定位柱、28螺母。
