上面是視頻教程

※下面是圖文解釋：

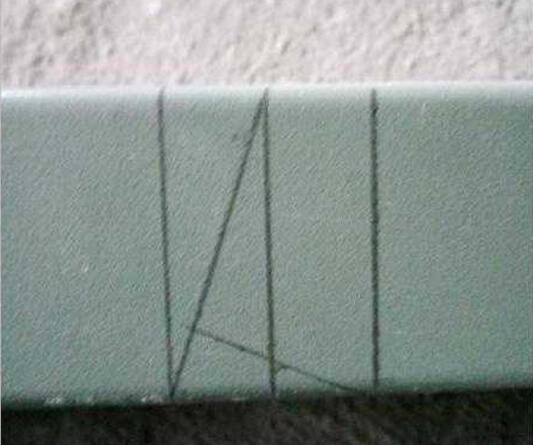

下圖是一個下坡彎的畫法，切法如下所示



下面是電腦畫圖

上下爬坡彎e取值為橋架邊高，水平彎e取值橋架寬度

橋架的規格有 200*100，400*200 等 200*100其實就是橋架的寬度為20cm ，橋架的邊高為 10cm。

要做 30度的彎還是45度的彎就根據現場來判斷！但是我們要都會做！

同樣的橋架 200*100要做30度的彎 和要做45度的彎。這三線的距離也是會變化的！

如上圖所示：橋架高10cm，30°爬坡彎計算出的三線距離為x=5.4

如上圖所示：三線的距離會隨你想做的度數不一樣而改變！10cm高橋架，45°爬坡彎三線距離為x=8.3

我們得出結論就是 橋架的下料尺寸三線距離隨 橋架的規格‘，彎頭的度數變化而變化！

以上第一大功能就是計算下料尺寸的三線距離！！！

下面介紹第二大功能

————————————————————————————————————————————

如圖所示。爬高 ！這就是應用于現場了！舉一反三！要學會靈活使用

下面是現場圖

以下是電腦畫圖。立體圖

同樣的道理！首先我們計算出 a的值！根據現場來算



量出頂部到爬坡高支架貼的距離C2，可以量出頂部到橋架頂部的距離C1

如上圖所示，舉出的例子。就可以靈活使用于各種做橋架現場！通過量出頂部到橋架底部的值c1，再量出頂部到爬高支架鐵的底部 c2 如圖所示！

就可以計算出 a 的值等于 c1-c2的值！

計算a的值我們就可以計算了！

如圖所示！同樣的 a 距離！做得度數不一樣！它的C的長度也是不一樣哦！

這個功能就是計算現場的了！！

另外還有一個功能也是計算現場的了！

第三大功能

—————————————————————————————————————————



上下爬坡彎，知道橋架角度，知道一邊長，計算斜邊，水平彎同理，量出兩線槽距離。輸入度數即可獲得斜邊

最后一個功能

就是勾股定理了！ 自己開通權限來玩吧！做橋架從此 很容易！
