安裝橋架的步驟方法解析,橋架穿樓板防火封堵做法圖解

2017-2-19 22:42:31

暫無圖片。

詳細介紹


做法示例

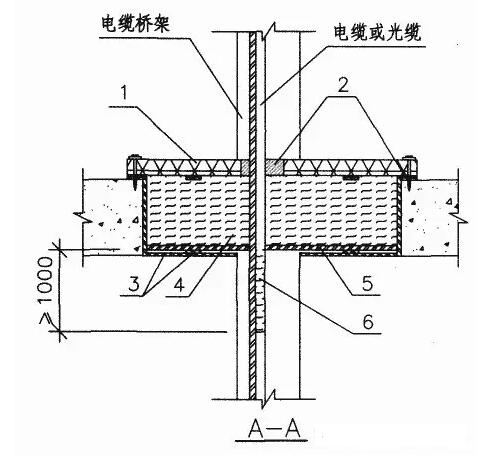

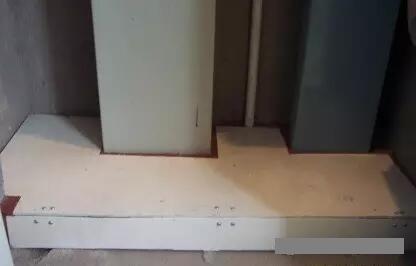

圖1 電纜橋架穿樓板防火板封堵

1-耐火隔板 2-防火堵料(防火泥) 3-支架 4-礦棉或玻璃纖維 5-耐火板或鋼板 6-防火涂料

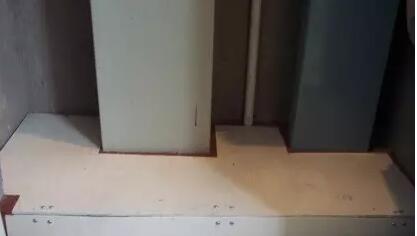

圖2 俯視圖

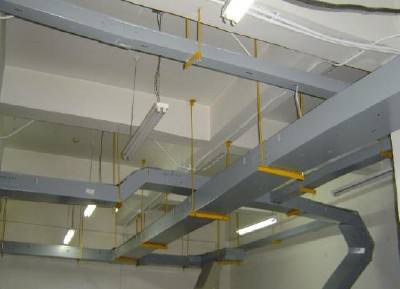

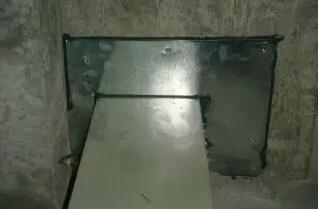

圖3 橋架外防火效果

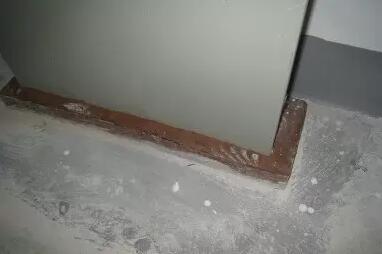

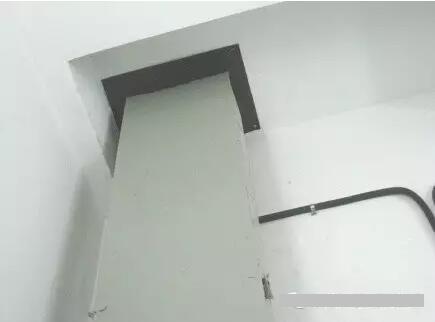

圖4 橋架頂板防火效果

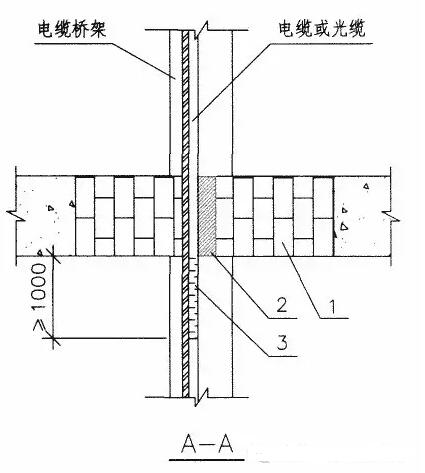

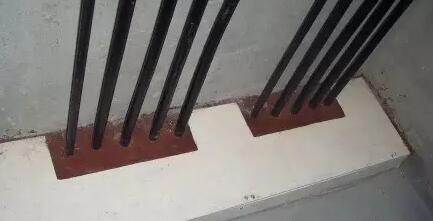

圖5 電纜豎井無機堵料防火封堵

1-輕質膨脹型有機防火堵料(防火包) 2-柔性有機防火堵料(防火泥) 3-防火涂料



圖6 防火板材料的耐火等級應達到一級

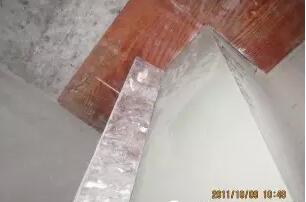

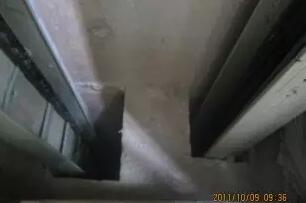

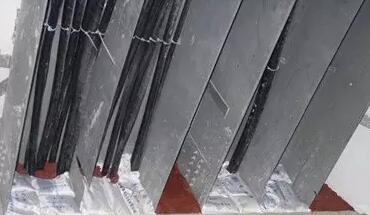

圖7 橋架內部防火效果(1)

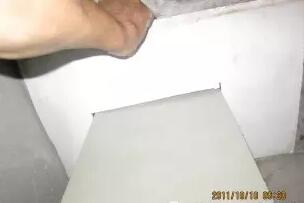

圖8 橋架內部防火效果(2)


基本要求

1、本辦法僅電纜橋架穿樓板的防火封堵做法推薦。

2、其他部位孔洞宜設置防火封堵有:

電纜由室外進入室內入口處;電纜進出豎井的出入口處;電纜引至電氣柜、盤或控制屏、臺的開孔部位;電纜穿隔墻、樓板的孔洞處;主控制室或配電室與電纜夾層之間;跨越防火分區以及豎井跨越樓層的電線管兩端管口處;其他需要設置的地方。

3、電纜及絕緣電線穿鋼管布線時,應在樓層間預埋鋼管,布線后應在兩端鋼管管口空隙用防火堵料隔離。

4、耐火隔板采用礦棉半硬板(Ef-85 型耐火隔板)或6mm及以上鋼板。

5、上下防火板夾層空間內可用巖棉或阻火包填塞,防火板間隙用防火泥封堵。

6、橋架孔洞邊設置1.5MM 厚鋼板做方形套管,套管高度為高出地面3CM,或設置一圈3CM 高2CM厚的素混凝土阻水圈。

7、橋架內部也應用防火材料上下層隔離。電纜穿套管過防火封堵層,套管端口用防火泥填塞。橋架內部可設支架上布防火板或將下層防火板加工成圖(15)形狀,內塞防火包如圖(7)。

8、母線穿樓板防火封堵做法可參照橋架防火封堵工藝。

9、橋架蓋板要求穿樓板處應斷開。


專用防火封堵材料


做法示例

1、防火包/阻火包性能指標

外觀、松散密度、耐水性、耐油性、抗壓強度、抗跌落性、耐火性能

包體完整無破損 0.6×103kg/m3 ≥3d R≥0.05Mpa 一級防火封堵材料耐火極限≥180min

2、防火泥性能指標

外觀

密度

耐水性

耐油性

腐蝕性

耐火性能

塑性固體,具有一定柔韌性

≦2.0×103Kg/m3

≧3d,無溶脹

≧3d,無溶脹

≧7d

一級防火封堵材料耐火極限≧180min

3、防火材料耐火等級為三級

一級≥180min180min>二級≥120min 120min>三級≥90min


圖9 阻火包



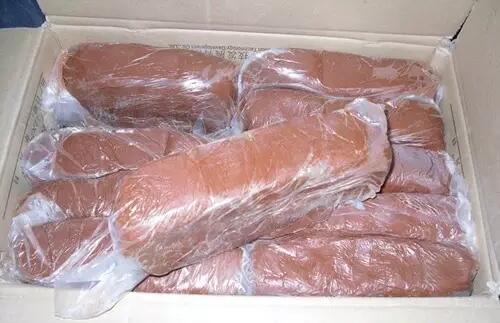

圖10 防火泥


施工方法

1、阻火包:電纜豎井,用阻火網、防火隔板或鐵板做支墊,將防火包,阻火包平鋪于墊上,壘成隔層,電纜隧道和電纜溝根據國內電纜隧道和電纜豎井的有關間距規定,在需要設置隔墻處,將防火包,阻火包壘成防火墻即可。必要時可用角鋼做成支架以方便封堵。

2、防火泥:

(1)將有機防火堵料取出揉成團狀,若氣溫過低,可將堵料連同包裝置于40-70 攝氏度的溫水中加熱再進行操作。

(2)需封堵的孔洞,封堵前需要清掃干凈。

(3)將堵料均勻地鋪、嵌、填于孔洞縫隙中,對于較大的孔洞,可先用防火網作骨架,以增加強度。


施工過程圖片示意



圖11 孔洞邊收齊



圖12 大孔洞用樓板同標號砼修補

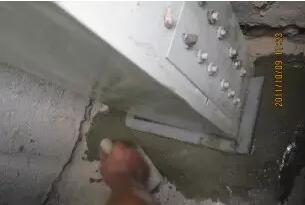

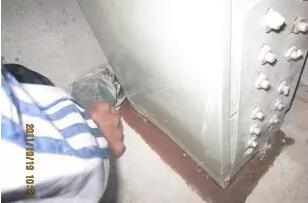

圖13 防火泥封堵



圖14 防火泥刮平


基本要求

1、橋架吊線安裝、固定牢固。橋架前后左右預留10-15mm空隙,余采用與樓板同耐火強度的砼補洞。

2、測量孔洞尺寸,按孔洞尺寸準備角鋼和防火板,四周至少多出25mm。

3、在樓板下方用膨脹螺栓固定防火板。

4、在防火板上填塞防火包或速固型無機防火堵料。

5、在樓板和防火堵料上面再安裝一塊防火板。

6、在電纜與防火板縫隙內填塞防火堵料(防火泥)。

7、采用速固型防火堵料時,可取消上側的防火板。

8、橋架內下層防火板上填塞阻火包,與樓板齊,中間填塞防火堵料,上層防火板與電纜間的縫隙用防火泥密封。


過程做法細節展示




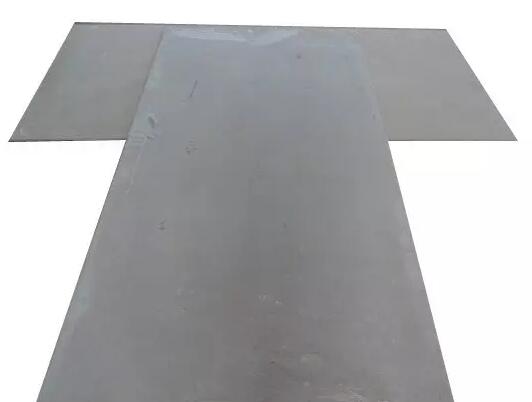

圖15 防火板加工

圖16 支模板澆砼

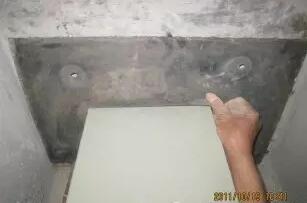

圖17 下防火板安裝

圖18 下防火板收邊

圖19 上部收口細部效果(套管加防火泥)


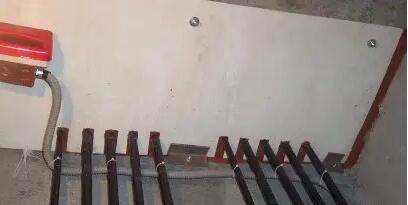

圖20 電纜加防火板下收口


圖21 上部收口細部效果圖(防火板加防火泥)
